应用场景
随着城域网和企业内网的规模和复杂度增加，网络维护人员需要频繁处理接入单位用户的各类排障工单。伴随着业务流量的持续增加，运维压力逐步增大。虽然从过往经验看，大半的问题都是因为接入端本地原因造成，而非网络传输链路本身的问题，但是由于缺乏可信的故障诊断能力和数据佐证，运维人员仍然需要亲赴现场排查，进行两端的网络测试诊断，向用户证明不是网络链路问题。这一排查过程非常耗时耗力，难以为继。
解决方案
NuCheck分布式网络质量巡检系统由中央大数据分析平台和分布式网络拨测探针组成。拨测探针集成了主动式网络、网站拨测功能，以及被动式全流量分析功能。部署在网络各个节点的拨测探针接受中央大数据分析平台的统一管理和任务下发。

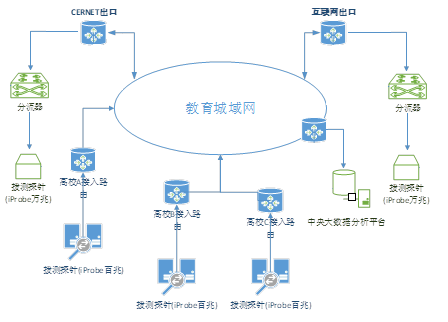

以某市教育城域网为例，NuCheck拨测探针部署在多个组网节点以及众多学校的接入节点处，通过主动网络拨测和深度流量分析，将本地监测数据实时上传到中央大数据分析平台，进行统一的汇总、分析和展示。NuCheck能支持一网多平面的网络架构，用户可自行定义一个或多个网络平面。
- • 网络质量巡检：模拟网络传输请求，支持ICMP/TCP/UDP包测试，检测丢包率、平均延时、最大延时、最小延时等指标;
- • 网络传输测速：模拟网络下载，测试下载点的下载速度；模拟网络节点间报文传输，检测传输带宽和丢包情况；
- • 网站性能监控：模拟网页访问，实时监测目标网站与用户端的延时分布：有域名解析延时，响应延时，传输延时等；
- • 路由节点跟踪：从拨测点对目标网址或IP进行路由跟踪，记录所经过的路由跃点IP，展示访问路由拓扑或序列图
- • 网络抓包溯源：拨测探针支持IP/ICMP/TCP/UDP及四元组过滤抓包，在线或离线分析为网络故障溯源提供佐证；
- • 用户自助诊断：提供浏览器命令行界面，用户远程登录拨测探针，手工执行命令或脚本，辅助网络故障诊断；

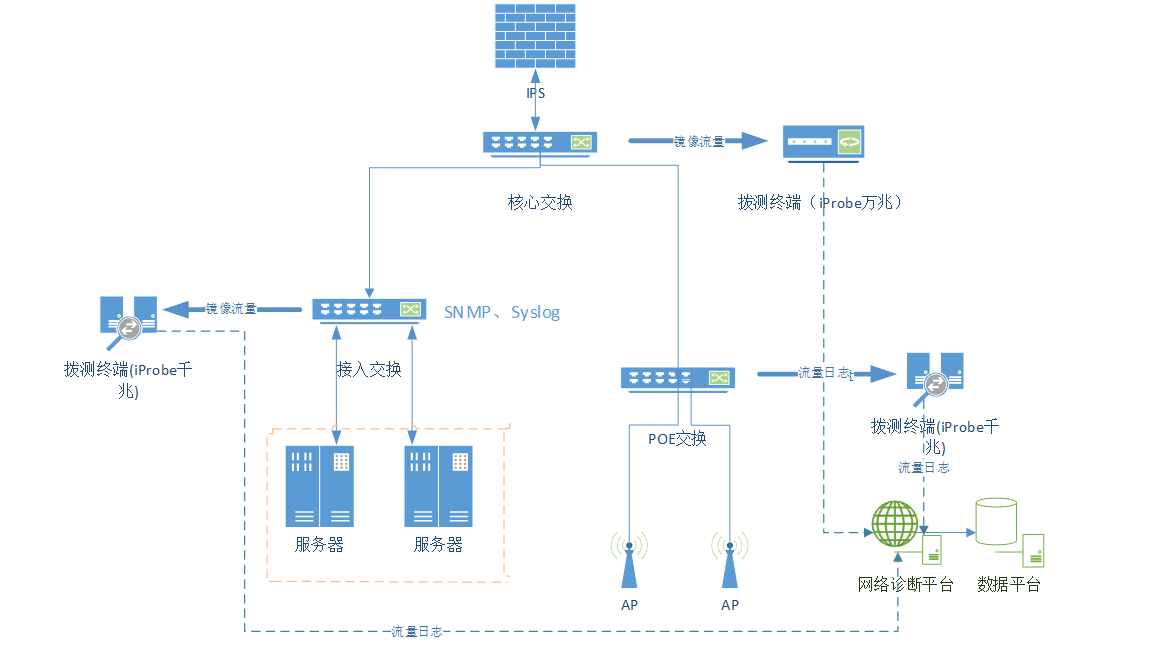

部署模式
拨测探针部署在网络节点，接入镜像流量和通讯接口：
- • 利用公共协议，如DNS、HTTP、RTMP等，对业务应用进行模拟访问，获取应用服务状态和响应情况。
- • 对主要网络节点部署拨测终端，用来主动网络拨测，探测网络节点对外或对内网络的连通性和延时性能；
- • 对发现的延时性能问题，可在业务流量经过的链路节点上对同一条会话做延时统计，获取各点间的传输延时；
